Tempat asal: | China |
Nama merek: | BK |
Sertifikasi: | ISO9001/ISO14001 |
Nomor model: | YU-EG150 |
Kuantitas min Order: | 1 set |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Export standard wooden case |
Waktu pengiriman: | 15 to 30 working days, depends on order amount and specification |
Menyediakan kemampuan: | 20 SETS per month |
Kapasitas: | 13.81-29.26m3 / mnt | Tekanan diferensial pelepasan: | 10-70KPA |
---|---|---|---|
Ukuran Bore: | DN150 (6 ") | Jenis pendingin: | air |
Jenis koneksi: | Digerakkan oleh sabuk | Sabuk dan katrol: | Biogas, limbah gas, media pembawa bahan peledak |
merek bantalan: | NSK, SKF, FAG | Merek segel: | SKF |
Merek sabuk: | Martexwell | Bahan peredam: | Besi tahan karat |
Cahaya Tinggi: | landfill gas blower,natural gas blower |

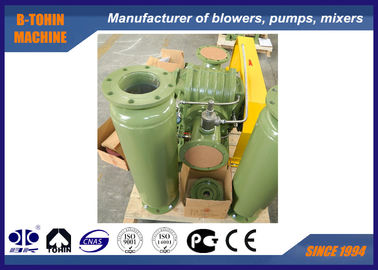

Coal Gas Biogas Blower untuk penggunaan gas yang mudah terbakar dan korosif, DIIBT4 motor blower
Tentang YU-EG
Since established, B-Tohin has imported advanced technology and equipment and developed new products constantly. Sejak didirikan, B-Tohin telah mengimpor teknologi dan peralatan canggih dan terus mengembangkan produk baru. YU-EG type blower is a new kind product which has the casing and rotors coating with special anti-corrosive materials. Blower tipe YU-EG adalah produk jenis baru yang memiliki lapisan casing dan rotor dengan bahan anti-korosif khusus. It is applicable to the delivery of special gas, especial for conveying bio gas. Ini berlaku untuk pengiriman gas khusus, terutama untuk pengiriman gas bio.
Spesifikasi
Model |
YU-EG150 |
Kapasitas udara |
13.81-29.26 m3/ mnt |
Tekanan diferensial pelepasan |
10-70KPA |
Kecepatan putar |
850-1400rpm |
Volume air pendingin |
15 l / mnt |
Jenis motor |
5.5-45KW 380/400/415 / 440V, 3 FASA, 50/60 HZ, motor tipe tahan ledakan |
Merek motor |
Standar: Siemens Beide atau motor Wannan Siemens dan ABB motor untuk pilihan Anda |
Jenis instalasi |
Standar: tipe vertikal |
NW blower tanpa motor |
530kg |
Ukuran kemasan Approx. |
2.0 * 1.4 * 1.65m (panjang * lebar * tinggi) |
* Warna paitning dan jenis instalasi dapat dibuat sesuai pesanan.
Lembar parameter
Model |
Port Dia (mm) |
Kapasitas saluran masuk (m3 / menit) dan daya poros (kW) di bawah berbagai tekanan |
Pendinginan air |
||||||||
Kecepatan rpm |
0,1kgf / cm2 | 0,2kgf / cm2 | 0,3kgf / cm2 | 0.4kgf / cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0,01 mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | ||||||||
m3 / mnt | KW | m3 / mnt | KW | m3 / mnt | KW | m3 / mnt | KW | ||||
YU-EG 150 |
150 (6 ") | 850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14,78 | 14.41 | 15 |
1000 | 20.29 | 5.38 | 19.40 | 9,42 | 18.70 | 12.83 | 18.14 | 16,95 | |||
1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | |||
1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | |||
1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17,96 | 27.11 | 23.73 |
Model |
Port Dia (mm) |
Kapasitas saluran masuk (m3 / menit) dan daya poros (kW) di bawah berbagai tekanan |
Pendinginan air |
||||||||
Kecepatan rpm |
0,5kgf / cm2 | 0,6kgf / cm2 | 0.7kgf / cm2 | 0.8kgf / cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | ||||||||
m3 / mnt | KW | m3 / mnt | KW | m3 / mnt | KW | m3 / mnt | KW | ||||
YU-EG 150 |
150 (6 ") | 850 | 14.26 | 18.14 | 13.81 | 21.65 | 15 | ||||
1000 | 17.63 | 21.35 | 17.18 | 25.47 | 16.75 | 27.14 | |||||
1150 | 20,99 | 24.55 | 20.54 | 29.30 | 20.11 | 31.21 | |||||
1250 | 23.23 | 26.68 | 22,78 | 31.84 | 22.36 | 33,92 | |||||
1400 | 26.59 | 29.88 | 26.15 | 35.66 | 25.72 | 37,99 |
Daftar bahan
Tidak. |
Bagian nama |
Jumlah |
Material |
|
Tidak. |
Bagian nama |
Jumlah |
Material |
1 |
Silinder |
1 |
HT200 |
|
17 |
Lubang pin Dowel |
4 |
|
2 |
Drive pelat akhir |
1 |
HT200 |
|
18 |
Plat ujung gigi |
1 |
HT200 |
3 |
Sistem pendingin |
|
|
|
19 |
Pelempar minyak |
2 |
45 # |
4 |
Puting susu |
4 |
tembaga |
|
20 |
Kacang bundar |
2 |
45 # |
5 |
Segel gas |
8 |
PTFE |
|
21 |
Segel minyak |
2 |
FPM |
6 |
Segel minyak |
4 |
FPM |
|
22 |
O-ring |
2 |
FPM |
7 |
Drive pendorong |
1 |
QT500 |
|
23 |
Gigi bevel internal |
2 |
20CrMnTi |
8 |
O-ring |
8 |
FPM |
|
24 |
Kacang penjepit |
2 |
45 # |
9 |
Segel minyak |
1 |
FPM |
|
25 |
Kerah kanan |
2 |
45 # |
10 |
Bantalan |
2 |
GCr15 |
|
26 |
Penutup tangki minyak |
1 |
HT200 |
11 |
Kunci |
1 |
45 # |
|
27 |
Pengukur level oli |
1 |
Damar |
12 |
Drive penutup pendorong |
1 |
45 # |
|
28 |
Kupu-kupu musim semi |
2 |
65juta |
13 |
Lompat Cincin |
2 |
65juta |
|
29 |
Stop mesin cuci |
2 |
Q235 |
14 |
Impeler terdorong |
|
QT500 |
|
30 |
Sumbat magnet |
1 |
|
15 |
Penutup impeler yang digerakkan |
1 |
45 # |
|
31 |
Bantalan |
2 |
GCr15 |
16 |
O-ring |
2 |
FPM |
|
32 |
Lengan poros |
4 |
45 # |
Merakit gambar paket blower
Pasokan standar ruang lingkup
1. poros peniup
2. katup vakum tekanan meringankan
3. periksa katup
4. inlet peredam (dengan filter): stainless steel
5. debit peredam: stainless steel
6. pangkalan publik (dengan penutup sabuk)
7. stainless steel sendi fleksibel dan shock pad
8. katrol
9. pengukur tekanan
10. sabuk
11. baut dan mur dan bagian koneksi lainnya
12. motor
