Tempat asal: | Cina |
Nama merek: | BK |
Sertifikasi: | ISO9001/ISO14001 |
Nomor model: | YU-EG200 |
Kuantitas min Order: | 1 Set |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Ekspor kasus kayu standar |
Waktu pengiriman: | 15 sampai 30 hari kerja, tergantung dari jumlah pesanan dan spesifikasi |
Menyediakan kemampuan: | 20 set per bulan |
Kapasitas: | 20.64-45.47m3 / mnt | Tekanan diferensial pelepasan: | 10-70KPA |
---|---|---|---|
Ukuran Bore: | DN200 (8 ") | Jenis pendingin: | air |
Jenis koneksi: | Digerakkan oleh sabuk | Sabuk dan katrol: | Biogas, limbah gas, media pembawa bahan peledak |
Cahaya Tinggi: | blower gas alam,Roots Rotary Lobe Blower |

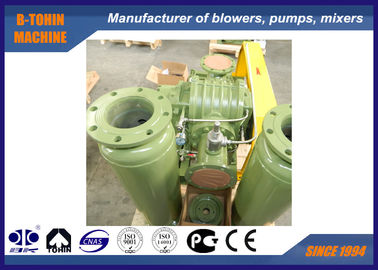

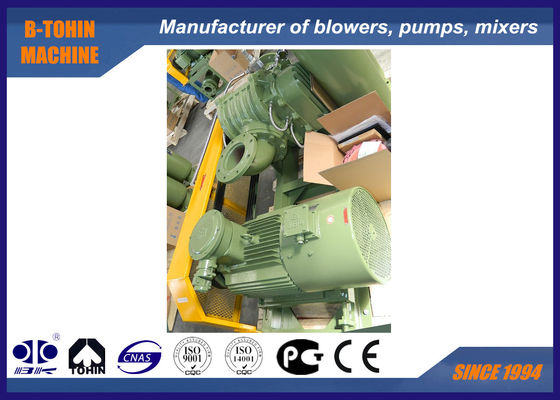

Rotary Biogas Blower, blower limbah dan gas yang mudah terbakar, blower gas jenis akar
Tentang YU-EG
Since established, B-Tohin has imported advanced technology and equipment, and developed new products constantly. Sejak didirikan, B-Tohin telah mengimpor teknologi dan peralatan canggih, dan terus mengembangkan produk baru. Based on many years' experience in roots blower industry, B-Tohin developed a new product: YU-EG Roots blower, which has anti-corrosive coating PTFE on its inside over-current parts. Berdasarkan pengalaman bertahun-tahun dalam industri blower akar, B-Tohin mengembangkan produk baru: YU-EG Roots blower, yang memiliki lapisan PTFE anti-korosif pada komponen arus berlebih di dalamnya. It is applicable to deliver special gas, such as bio gas, acid gas, alkali gas and other waste gas. Itu berlaku untuk memberikan gas khusus, seperti gas bio, gas asam, gas alkali dan gas limbah lainnya.
Spesifikasi
Model |
YU-EG200 |
Kapasitas udara |
20,64-45,47 m3/ mnt |
Tekanan diferensial pelepasan |
10-70KPA |
Kecepatan putar |
850-1400rpm |
Volume air pendingin |
20 l / mnt |
Jenis motor |
15-75KW 380/400/415 / 440V, 3 FASA, 50/60 HZ, motor tipe tahan ledakan |
Merek motor |
Standar: Siemens Beide atau motor Wannan Siemens dan ABB motor untuk pilihan Anda |
Jenis instalasi |
Standar: tipe vertikal |
NW blower tanpa motor |
850kg |
Ukuran kemasan Approx. |
2.15 * 1.6 * 1.7m (panjang * lebar * tinggi) |
Lembar parameter
Model |
Port Dia (mm) |
Kapasitas saluran masuk (m3 / menit) dan daya poros (kW) di bawah berbagai tekanan |
Pendinginan air |
||||||||
Kecepatan rpm |
0,1kgf / cm2 | 0,2kgf / cm2 | 0,3kgf / cm2 | 0.4kgf / cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0,01 mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | ||||||||
m3 / mnt | KW | m3 / mnt | KW | m3 / mnt | KW | m3 / mnt | KW | ||||
YU-EG 200 |
200 (8 ") | 850 | 26.13 | 10,03 | 24.55 | 14.96 | 23.35 | 19.58 | 22.33 | 22.19 | 20 |
1000 | 31.40 | 11.81 | 29,82 | 17.60 | 28.63 | 23.04 | 27.61 | 26.11 | |||
1150 | 36.68 | 13,58 | 35.10 | 20.24 | 33,90 | 26.50 | 32.88 | 30,03 | |||
1250 | 40.20 | 14.76 | 38.61 | 22.00 | 37.42 | 28.80 | 36.40 | 32.64 | |||
1400 | 45.47 | 16.53 | 43.89 | 24.63 | 42.69 | 32.26 | 41.67 | 36.55 |
Model |
Port Dia (mm) |
Kapasitas saluran masuk (m3 / menit) dan daya poros (kW) di bawah berbagai tekanan |
Pendinginan air |
||||||||
Kecepatan rpm |
0,5kgf / cm2 | 0,6kgf / cm2 | 0.7kgf / cm2 | 0.8kgf / cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | ||||||||
m3 / mnt | KW | m3 / mnt | KW | m3 / mnt | KW | m3 / mnt | KW | ||||
YU-EG 200 |
200 (8 ") | 850 | 21.45 | 27.25 | 20.64 | 32.31 | 20 | ||||
1000 | 26.73 | 32,06 | 25.92 | 38.01 | 25.18 | 43,96 | |||||
1150 | 32.00 | 36.87 | 31.19 | 43.71 | 30.45 | 50,55 | |||||
1250 | 35.52 | 40.07 | 34.71 | 47.51 | 33,97 | 54.94 | |||||
1400 | 40.79 | 44.88 | 39,98 | 53.21 | 39.25 | 61.54 |
Daftar bahan
Tidak. |
Bagian nama |
Jumlah |
Material |
|
Tidak. |
Bagian nama |
Jumlah |
Material |
1 |
Silinder |
1 |
HT200 |
|
17 |
Lubang pin Dowel |
4 |
|
2 |
Drive pelat akhir |
1 |
HT200 |
|
18 |
Plat ujung gigi |
1 |
HT200 |
3 |
Sistem pendingin |
|
|
|
19 |
Pelempar minyak |
2 |
45 # |
4 |
Puting susu |
4 |
tembaga |
|
20 |
Kacang bundar |
2 |
45 # |
5 |
Segel gas |
8 |
PTFE |
|
21 |
Segel minyak |
2 |
FPM |
6 |
Segel minyak |
4 |
FPM |
|
22 |
O-ring |
2 |
FPM |
7 |
Drive pendorong |
1 |
QT500 |
|
23 |
Gigi bevel internal |
2 |
20CrMnTi |
8 |
O-ring |
8 |
FPM |
|
24 |
Kacang penjepit |
2 |
45 # |
9 |
Segel minyak |
1 |
FPM |
|
25 |
Kerah kanan |
2 |
45 # |
10 |
Bantalan |
2 |
GCr15 |
|
26 |
Penutup tangki minyak |
1 |
HT200 |
11 |
Kunci |
1 |
45 # |
|
27 |
Pengukur level oli |
1 |
Damar |
12 |
Drive penutup pendorong |
1 |
45 # |
|
28 |
Kupu-kupu musim semi |
2 |
65juta |
13 |
Lompat Cincin |
2 |
65juta |
|
29 |
Stop mesin cuci |
2 |
Q235 |
14 |
Impeler terdorong |
|
QT500 |
|
30 |
Sumbat magnet |
1 |
|
15 |
Penutup impeler yang digerakkan |
1 |
45 # |
|
31 |
Bantalan |
2 |
GCr15 |
16 |
O-ring |
2 |
FPM |
|
32 |
Lengan poros |
4 |
45 # |

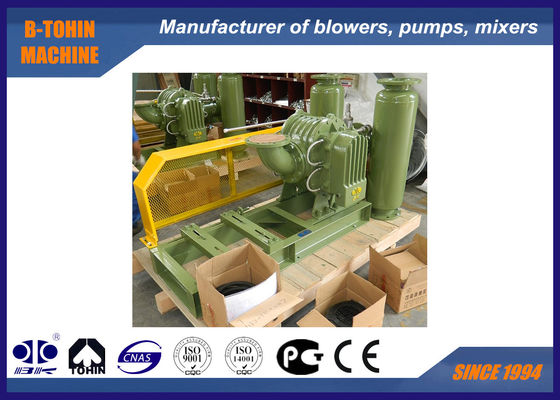

Merakit gambar paket blower
Pasokan standar ruang lingkup
1. poros peniup
2. katup vakum tekanan meringankan
3. periksa katup
4. peredam inlet stainless steel (dengan filter)
5. stainless steel debit peredam
6. pangkalan publik (dengan penutup sabuk)
7. stainless steel sendi fleksibel dan shock pad
8. katrol
9. pengukur tekanan
10. sabuk
11. baut dan mur dan bagian koneksi lainnya
12. motor
