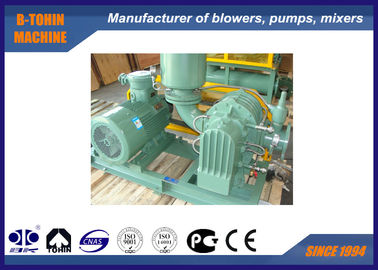

Roots Rotary Biogas Blower, kompresor gas khusus, DN125, kapasitas 840m3/h
Aplikasi
Roots type blower adalah perangkat pneumatik yang cocok untuk tugas berat.Dengan melapisi bagian-bagian over current di dalam dengan PTFE , desain struktur khusus dengan lebih banyak segel minyak dan mengadopsi stainless flexible joint, inlet stainless dan outlet silencer, YU-EG blowers dapat digunakan untuk bio gas, alkali,asam dan gas mudah terbakar dan tugas berat lainnya.
f
Spesifikasi
|
Model
|
YU-EG125
|
|
Kapasitas udara
|
7.96-18.78m3/ menit
|
|
Tekanan diferensial pembuangan
|
10-80KPA
|
|
Kecepatan putar
|
1000-1650 rpm
|
|
Volume air pendingin
|
12 l/menit
|
|
Jenis mesin
|
4-37KW
380/400/415/440V, 3PHASES, 50/60HZ, tipe motor tahan ledakan
|
|
Merek mobil
|
Standar: Siemens Beide atau Wannan motor
Motor Siemens dan ABB untuk pilihan Anda
|
|
Jenis Instalasi
|
Standar: tipe vertikal
|
|
N.W. dari blower tanpa motor
|
350 kg
|
|
Ukuran kemasan kira-kira.
|
1.8*1.3*1.5m (panjang*lebar*tinggi)
|
Fitur
1Struktur kompak, konstruksi yang sama dari masuk dan keluar dari blower, cocok untuk berbagai jenis instalasi
2Impeller dan poros ditumbuk sebagai bagian yang utuh untuk operasi yang stabil.
3. DIIBT4 motor tahan ledakan yang dilengkapi untuk penggunaan di daerah berbahaya.
4. Cocok untuk gas mudah terbakar dan korosif
5. Dilengkapi dengan segel minyak ganda tanpa kebocoran
6. Disemprotkan dengan PTFE pada silinder, ujung plat dan rotor.
Lembar parameter
| Model |
Pelabuhan Dia
(mm)
|
Kapasitas masuk (m3/menit) dan daya poros (kW) di bawah berbagai tekanan |
Pendinginan
air
(l/menit)
|
Kecepatan
rpm |
0.1kgf/cm2 |
0.2kgf/cm2 |
0.3kgf/cm2 |
0.4kgf/cm2 |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
| m3/menit |
KW |
m3/menit |
KW |
m3/menit |
KW |
m3/menit |
KW |
YU-EG
125 |
125 (((5") |
1000 |
10.78 |
3.05 |
10.13 |
5.39 |
9.64 |
7.24 |
9.22 |
9.11 |
12 |
| 1150 |
12.62 |
3.51 |
11.98 |
6.20 |
11.49 |
8.33 |
11.07 |
10.48 |
| 1250 |
13.85 |
3.82 |
13.21 |
6.74 |
12.72 |
9.05 |
12.30 |
11.39 |
| 1400 |
15.70 |
4.28 |
15.06 |
7.55 |
14.57 |
10.14 |
14.15 |
12.76 |
| 1500 |
16.93 |
4.58 |
16.29 |
8.08 |
15.80 |
10.86 |
15.38 |
13.67 |
| 1650 |
18.78 |
5.04 |
18.14 |
8.89 |
17.65 |
11.95 |
17.23 |
15.04 |
| Model |
Pelabuhan Dia
(mm)
|
Kapasitas masuk (m3/menit) dan daya poros (kW) di bawah berbagai tekanan |
Pendinginan
air
(l/menit)
|
Kecepatan
rpm |
0.5kgf/cm2 |
0.6kgf/cm2 |
00,7 kgf/cm2 |
0.8kgf/cm2 |
| 5000mmH2O |
6000mmH2O |
7000mmH2O |
8000mmH2O |
| 0.05Mpa |
0.06Mpa |
0.07Mpa |
0.08Mpa |
| m3/menit |
KW |
m3/menit |
KW |
m3/menit |
KW |
m3/menit |
KW |
YU-EG
125 |
125 (((5") |
1000 |
8.87 |
11.29 |
8.53 |
13.46 |
8.23 |
15.11 |
7.96 |
17.19 |
12 |
| 1150 |
10.71 |
12.98 |
10.38 |
15.48 |
10.07 |
17.38 |
9.80 |
19.77 |
| 1250 |
11.94 |
14.11 |
11.61 |
16.82 |
11.30 |
18.89 |
11.03 |
21.49 |
| 1400 |
13.79 |
15.80 |
13.46 |
18.84 |
13.15 |
21.16 |
12.88 |
24.07 |
| 1500 |
15.02 |
16.93 |
14.69 |
20.19 |
14.38 |
22.67 |
14.11 |
25.79 |
| 1650 |
16.87 |
18.62 |
16.54 |
22.21 |
16.23 |
24.94 |
15.96 |
28.36 |
Struktur badan utama blower
Gambar perakitan paket blower
Penyediaan lingkup standar
1. pengembang poros
2. katup tekanan pengurangan vakum
3. katup kontrol
4. Inlet silencer (dengan filter)
5. penghilang suara pembuangan
6. tempat umum (dengan penutup sabuk)
7. sendi elastis karet dan bantalan kejut
8. katrol
9. pengukur tekanan
10. sabuk
11. baut dan kacang dan bagian penghubung lainnya
12. motor
