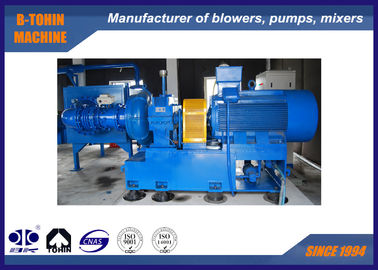

Industrial Single Stage Centrifugal Blowers smoke desulfurizing compressor

Nomor model.

GS160-1.8

Tekanan diferensial pembuangan

80KPA

Kekuatan motor

280KW

Kapasitas udara

160m3/menit

Jenis mesin

380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ

1Perangkat pemandu inlet

• posisi di depan impeller blower

  ---

• Fungsi √ Tidak hanya untuk menyesuaikan kapasitas blower dalam 45% - 100%, tetapi juga untuk memastikan blower mencapai efisiensi tertinggi dalam lingkup penyesuaiannya,terutama ketika parameter operasi menyimpang dari data yang dirancang (suhu rendah atau tekanan rendah).

  ---

• Mengatur operasi otomatis atau manual dengan mengklik layar sentuh pada kotak kontrol blower.Inlet guide vane diatur oleh operator listrik pada rasio yang ditetapkan setelah menerima sinyal DC 4-20mA, sementara dalam kondisi operasi manual atau pemeliharaan, palang diatur secara manual.

2Desain volute yang matang.


Kinerja pneumatik yang handal, efisiensi tinggi, efisiensi multi-variabel 85%.

3. Impeller efisiensi tinggi

• Kurva untuk impeller dipilih berulang untuk mensimulasikan kondisi kerja pada komputer, dan lebih cocok untuk aliran gas yang sebenarnya.

  ---

• Terbuat dari paduan aluminium udara atau baja tahan karat, jalan terbuka membungkuk ke belakang (sudut tenggelam terkecilnya 6 derajat), permukaan diolah halus.

4Struktur gearbox step-up dan bantalan keandalan tinggi



• Kotak gigi memiliki struktur horizontal “split, casing volute yang terhubung ke casing bawah dan terpisah dari casing atas, yang memperpendek waktu yang dibutuhkan untuk melepaskan penutup kotak.

• ---

  Poros kecepatan tinggi mengadopsi teknologi cakram dorongan keras, efisiensi tinggi dan kerugian mekanik rendah yang dikonfirmasi oleh kontak jalur.
• Ellipse (dislokasi) bantalan yang diadopsi untuk gear besar, bantalan tilt-pad untuk gear berkecepatan tinggi.

  ---

• Poros dari blower dan gear terbuat dari baja tempa yang diobati panas dan digiling dengan benar.dan kecepatan torsi resonansi berada dalam kisaran ± 10% dari kecepatan berjalan, semua bagian berputar adalah dinamis seimbang.

  ---

• Gear step-up adalah jenis heliks poros paralel dengan gear kecil integral dan poros berputar.

• ---

  Terbuat dari baja paduan penempaan permukaan dan dihaluskan dengan tepat, indeks layanan gigi setidaknya 1,8.

5. Penggerak gigi presisi tinggi

• Perkakas dari kelas kualitas yang lebih tinggi yang diadopsi

  ---

• Tingkat presisi gigi stabil pada ISO1328 5~4

  ---

• Tingkat presisi bisa mencapai 3.
• Kelas presisi yang sama dengan standar AGMA atau DIN

6. Koneksi antara impeller dan poros kecepatan tinggi

• Mengadopsi jenis koneksi lurus ujung wajah kunci (pin) dan poros segitiga

  ---

• Kekuatan maksimum yang dapat ditransfer mencapai 3.000 kW.

  ---

• Nyaman dalam perakitan dan pembongkaran tanpa kerusakan pada bagian

7. Segel kinerja tinggi

• Bahan dari segel adalah paduan tekstur lunak. (segel spiral diadopsi)

  ---

• Fungsi yang dapat diandalkan, umur panjang

  ---

• Tidak ada masalah kebocoran

  ---

• Biaya pemeliharaan yang rendah, mudah diganti

  ---

• Konsumsi energi berkurang tanpa gesekan
