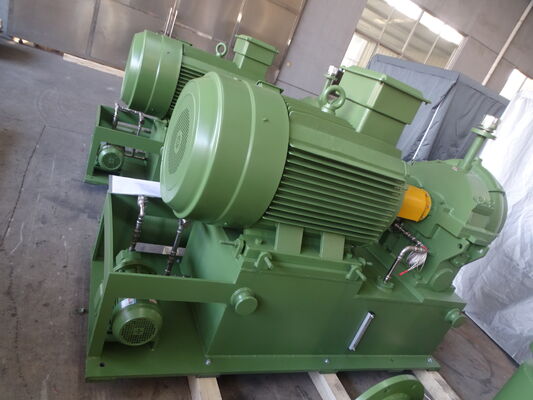

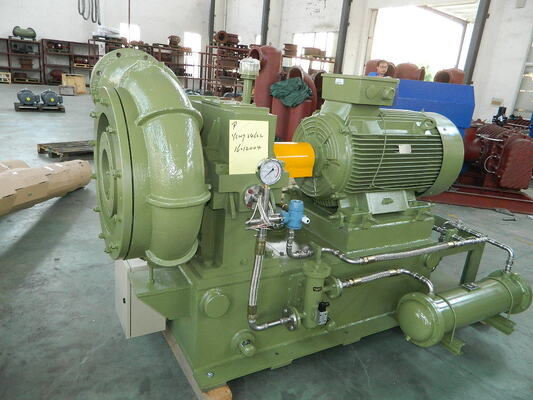

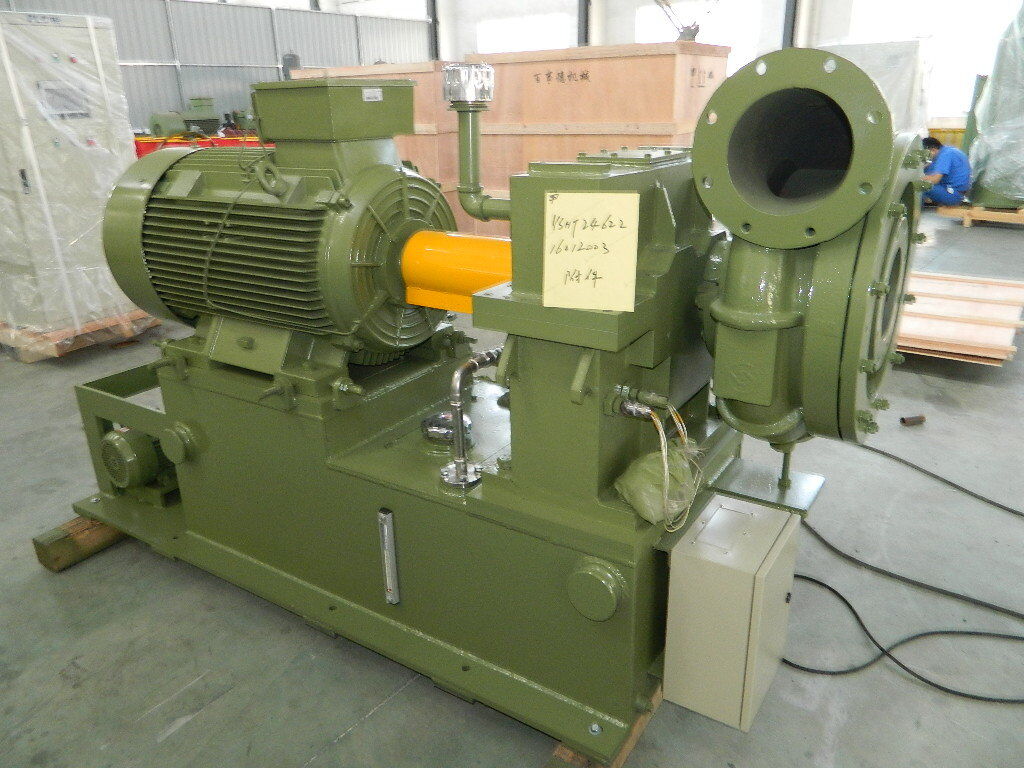

GS250 Seri,tekanan 50-100Kpa, 250 m3/menit Aliran udara,Tingkat Tunggal-kecepatan Tinggi Remote Monitor Centrifugal Blower


Perkataan:
1. Tekanan pelepasan dirancang hingga 198Kpa(A), cakupan aplikasi :145-198 Kpa (A) atau rasio tekanan ε adalah 1. 5 ≤ε≤1 . 9 6 ;
2. Kandungan debu dan kotoran padat lainnya ≤10mg/m3;
3. Motor harus khusus ketika permukaan laut lebih tinggi dari 1000m;
4. Tidak cocok untuk suhu masuk lebih dari 60℃ atau suhu keluar lebih dari 120℃;
5.Aliran udara pada lembar di atas adalah nilai pada kondisi 20℃ dan 1 atm;
6. Silakan berkonsultasi dengan departemen teknis kami untuk mengetahui kapasitas yang tidak ditampilkan di katalog.
7.Untuk pemilihan model pompa vakum sentrifugal berkecepatan tinggi satu tahap, silakan hubungi Departemen Teknis perusahaan kami.


1, perangkat baling-baling pemandu saluran masuk
Terdiri dari sembilan baling-baling, perangkat baling-baling pemandu saluran masuk dipasang sebelum impeller dan derajat terbukanya dikendalikan oleh operator listrik. Ketika operator listrik menerima sinyal 4-20mA dari panel kontrol, ia menyesuaikan derajat terbuka baling-baling (nilai derajat terbuka ditampilkan pada panel operator listrik dan pada layar kendali) sehingga perangkat baling-baling pemandu saluran masuk dapat bekerja sebelum gas mengalir ke impeler dan mewujudkan fungsi penyesuaian aliran udara 45-100%.

2, Volut
Pelari volute yang paling cocok digunakan karena kinerja pneumatik yang andal, efisiensi tinggi, dan untuk mencapai semua efisiensi multivariat hingga 85%.




3, kotak peningkatan
Perlengkapan step-up tipe heliks dilengkapi. Gare ini diperkeras difusi dan memiliki kinerja luar biasa di bawah rotasi kecepatan tinggi dan masa pakai yang lama.


Bantalan tipe geser dengan permukaan logam Babbitt diadopsi. Bantalan tersebut menggunakan film pelumas untuk menopang poros dan pendinginannya. Dilengkapi dengan gesekan rendah, karakteristik antiknock tinggi, kinerja andal, dan umur panjang.




4, impeler efisiensi tinggi
Impelernya, yaitu tipe semi terbuka campuran terner, dirancang dengan teori tiga dimensi. Kurva untuk impeler dipilih berulang kali untuk disimulasikan

kondisi kerja di komputer, dan lebih cocok untuk aliran gas sebenarnya. Sementara itu, mengurangi deformasi baling-baling yang disebabkan oleh gaya sentrifugal dan meningkatkan keandalan efisiensi.
Jenis koneksi lanjutan diadopsi untuk impeller dan poros berkecepatan tinggi. Sebelum pengiriman, uji kecepatan berlebih dan keseimbangan dinamis impeller dilakukan untuk memastikan kinerja blower yang tinggi.
Bahan impeller bersifat opsional, aero-metal atau stainless steel atau bahan lain tersedia sesuai permintaan custom.






Struktur peniup

Blower sentrifugal seri Gs memiliki fitur kantilever satu tahap, saluran masuk aksial, dan struktur pelepasan radikal. Udara masuk ke pipa hisap dan perangkat baling-baling pemandu saluran masuk dari pengaturan filter saluran masuk. Motor penggerak utama dihubungkan dengan kopling dan kotak step-up. Saat start,
roda gigi step-up menggerakkan impeller semi-terbuka campuran terner untuk menghasilkan gas sebagai tenaga, dan gas keluar melalui diffuser tanpa baling-baling dan ruang volute.


Karakteristik utama

·Kinerja aerodinamis yang baik: impeler aliran campuran semi-terbuka terner diadopsi agar tidak mudah menimbulkan pusaran dan kehilangan aliran udara kecil.

·Disesuaikan dengan baling-baling pemandu saluran masuk, kurva efisiensi unit datar, dan bahkan dalam kondisi pengoperasian yang tidak dirancang, efek penghematan energi yang baik dapat dicapai.

·Struktur kompak, luas lantai kecil, pengoperasian mudah.

·Impeler terbuat dari paduan aluminium penerbangan berkekuatan tinggi, dikerjakan oleh pusat permesinan hubungan lima koordinat yang diimpor dengan kesalahan kurva kecil. Ini memiliki kinerja pneumatik yang andal dan efisiensi tinggi, sekaligus dapat menghemat daya 15% -25% dibandingkan dengan sebagian besar Roots blower.

·Impeler dan roda gigi percepatan merupakan struktur integral, yang sangat mengurangi kerugian mekanis.

·Gigi percepatan tipe heliks diadopsi untuk stabilitas yang baik, getaran rendah, kebisingan rendah, dan masa pakai yang lama saat berlari dengan kecepatan tinggi.

· Bantalan bantalan miring khusus: melalui bantalan miring khusus, produk memiliki stabilitas tinggi saat berjalan dalam kecepatan tinggi.

· Kontrol otomatis tingkat tinggi, keandalan yang baik.
