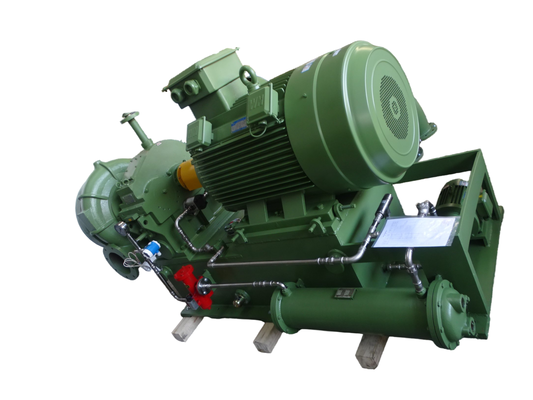

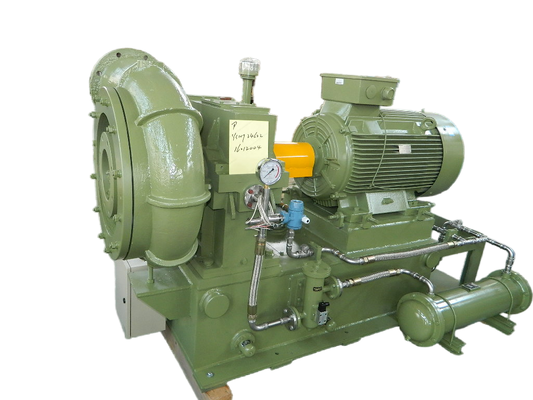

GS180 Seri 50-100 Kpa Tekanan, Satu Tahap Pengolahan Air Limbah Kecepatan Tinggi Centrifugal Blower

Catatan:

1Tekanan pelepasan dirancang untuk 198 Kpa (A), ruang lingkup aplikasi: 145-198 Kpa (A) atau rasio tekanan ε adalah 1.

2.Kandungan debu dan kotoran padat lainnya ≤ 10 mg/m3;

3.Motor harus khusus ketika permukaan laut lebih tinggi dari 1000m;

4.Tidak cocok untuk suhu masuk lebih dari 60°C atau suhu keluar lebih dari 120°C;

5. Aliran udara dalam lembar di atas adalah nilai dalam kondisi 20°C dan 1 atm;

6Mohon konsultasi departemen teknis kami untuk kapasitas yang tidak ditunjukkan pada katalog.

7.Untuk pemilihan model pompa vakum sentrifugal kecepatan tinggi satu tahap, silakan hubungi Departemen Teknis perusahaan kami.

1"Penggunaan alat pembimbing

Terdiri dari sembilan layang, perangkat layang panduan masuk dipasang sebelum impeller dan tingkat pembukaan dikendalikan oleh operator listrik.Ketika operator listrik menerima sinyal 4-20mA dari panel kontrol, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2,Volute

Volute runner yang paling cocok diadopsi untuk kinerja pneumatik yang dapat diandalkan, efisiensi tinggi dan untuk mencapai semua efisiensi multivariate hingga 85%.

3"Kotak langkah-up"

Helical tipe step-up gear dilengkapi.Gare difusi keras dan kinerja yang sangat baik di bawah rotasi kecepatan tinggi dan umur layanan yang panjang.

Bantalan jenis geser dengan permukaan logam Babbitt diadopsi. Bantalan menggunakan film pelumas untuk mendukung poros dan pendinginan.kinerja yang dapat diandalkan dan umur panjang.

4,Penggerak efisiensi tinggi

Impeller, yang merupakan tipe ternary campuran semi-terbuka, dirancang oleh teori tiga dimensi.

Pada saat yang sama, hal ini mengurangi deformasi bilah yang disebabkan oleh gaya sentrifugal dan meningkatkan keandalan efisiensi.

Tipe sambungan maju diadopsi untuk impeller dan poros kecepatan tinggi. Sebelum pengiriman, pengujian kecepatan dan keseimbangan dinamis impeller dilakukan untuk memastikan kinerja tinggi blower.

Bahan impeller adalah opsional, aero-logam atau baja tahan karat atau bahan lain yang tersedia sesuai dengan permintaan pelanggan.

Struktur blower

Gs seri centrifugal blower memiliki single-stage cantilever,axial inlet dan struktur radial discharge.Udara masuk ke dalam pipa hisap dan inlet perangkat panduan vane dari pengaturan filter inlet.Motor penggerak utama dihubungkan dengan kopling dan step-up box.

step-up gear drive ternary campuran semi-terbuka impeller untuk membuat gas untuk kekuatan,dan gas pembuangan keluar melalui diffuser tanpa vane dan volute ruang.

Karakteristik utama

·Performance aerodinamika yang baik: impeller aliran campuran semi terbuka ternary diadopsi untuk tidak mudah menyebabkan pusaran dan untuk kehilangan aliran udara yang kecil.

·Setelah disesuaikan dengan pelindung saluran masuk, kurva efisiensi unit rata, dan bahkan dalam kondisi operasi yang tidak dirancang,efek penghematan energi yang baik dapat dicapai.

·Struktur kompak, luas lantai kecil, pengoperasian mudah.

·Penggerak terbuat dari paduan aluminium penerbangan kekuatan tinggi, diproses oleh pusat pemesinan lima koordinat yang diimpor dengan kesalahan kurva kecil.Ini memiliki kinerja pneumatik yang handal dan efisiensi tinggi, sementara itu dapat menghemat 15%-25% energi dibandingkan dengan sebagian besar Roots blowers.

·Impeller dan gear accelerator memiliki struktur integral, yang sangat mengurangi kerugian mekanis.

·Gang kecepatan tipe heliks diadopsi untuk stabilitas yang baik, getaran rendah, kebisingan rendah dan umur layanan yang panjang di bawah kecepatan tinggi.

·Bearing bantalan miring khusus: melalui bantalan miring khusus, produk memiliki stabilitas yang tinggi saat berjalan pada kecepatan tinggi.

·Kontrol otomatis tingkat tinggi,keandalan yang baik.

Gambar perakitan paket blower

Penyediaan lingkup standar

1. Blower Badan utama

2. Inlet guide vane

3. Inlet silencer

4. sendi fleksibel stainless steel

5. Kotak gir kecepatan tinggi

7. katup pembuangan

8. Klep cek

9. Frame dasar

10. Sistem pelumas

11. Kotak kontrol PLC

12Motor.
