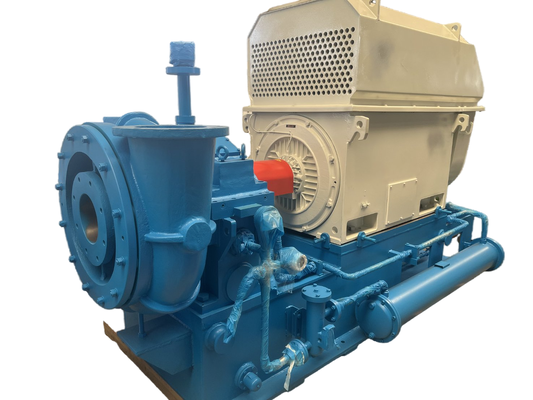

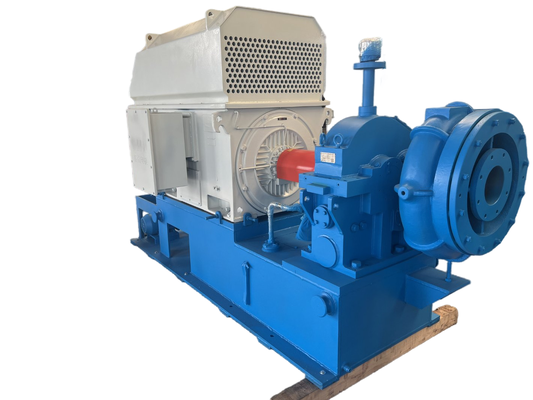

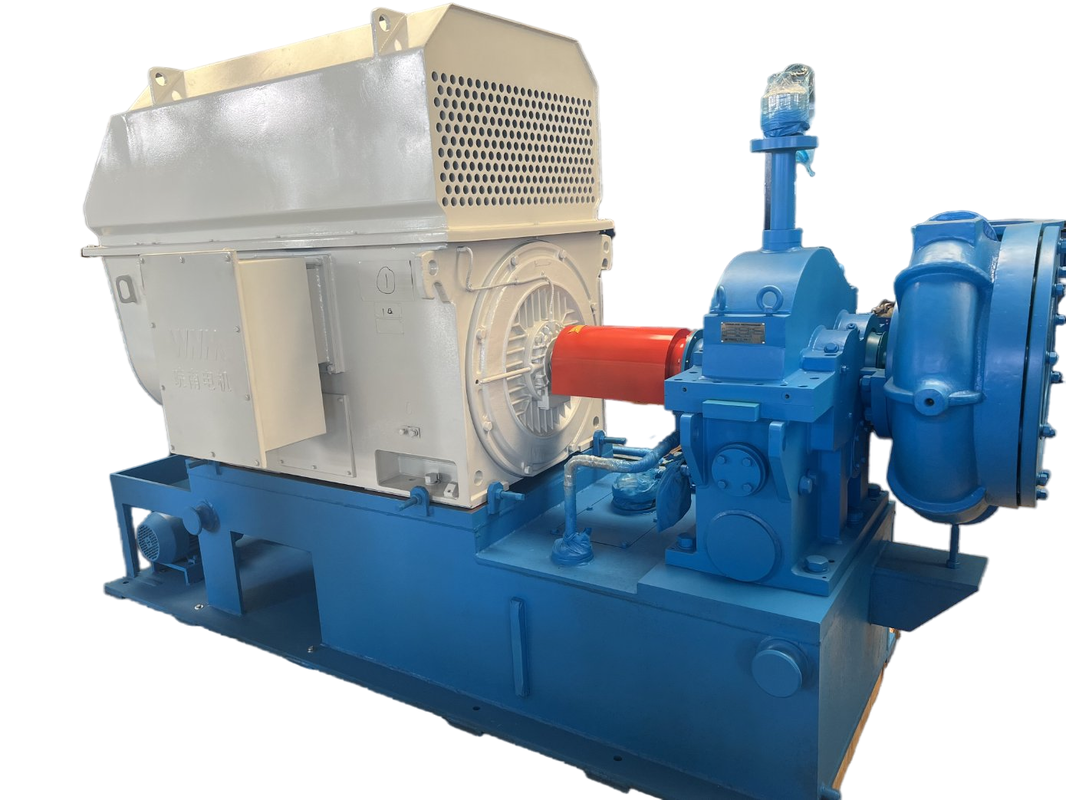

Pengolahan Air Seri GS80 80m3/mnt Blower Sentrifugal Kecepatan Tinggi Satu Tahap
Tentang GS
Blower sentrifugal kecepatan tinggi satu tahap seri GS dirancang khusus untuk aerasi pengolahan air limbah. Sementara itu, tersedia untuk media, seperti udara, nitrogen, nitrogen dioksida, dan gas non-korosif lainnya.
Gs blower dicirikan oleh penerapan yang luas, penghematan energi yang signifikan, area kecil dan pemasangan, pengoperasian, dan pemeliharaan yang mudah.
Spesifikasi
|
Nomor Model.
|
GS80-(1.5-2.0)
|
|
Pelepasan tekanan diferensial
|
50/60/70/80/90/100 KPA
|
|
Tenaga motorik
|
90/110/132/132/160/160KW
|
|
Kapasitas udara
|
80 m³/menit
|
|
Tipe motorik
|
380/400/415/440V/6KV/10KV, 3FASE, 50/60HZ
|
Aplikasi
A. Untuk industri Semen: blower pengangkut semen, ventilasi, dll.
B. Untuk Sistem Pengolahan Limbah: blower aerasi, blower pencuci belakang, dll.
C. Untuk Pengangkutan Pneumatik: untuk mengangkut material bubuk, seperti tepung, semen, pasir, biji-bijian, dll.
D. Untuk Pengumpulan Debu, pembersihan debu, ventilasi di beberapa pabrik, rumah sakit, gedung, dll.
e. Untuk Pembangkit Listrik: pengangkutan gas, peningkatan oksigen, ventilasi, pembersihan debu, dll.
Teknologi Utama
|
1. Perangkat baling-baling pemandu saluran masuk
- posisi —— di depan impeler blower
- Fungsi——Tidak hanya untuk mengatur kapasitas blower dalam 45% - 100%, tetapi juga untuk memastikan blower mencapai efisiensi tertinggi dalam lingkup penyesuaiannya, terutama ketika parameter operasi menyimpang dari data yang dirancang (suhu rendah atau tekanan rendah).
- Menyesuaikan—pengoperasian otomatis atau manual dengan mengklik layar sentuh pada kotak kontrol blower. Dalam pengoperasian otomatis, baling-baling pemandu saluran masuk disetel oleh operator listrik pada rasio yang ditetapkan setelah menerima sinyal DC 4-20mA, sedangkan dalam kondisi pengoperasian atau pemeliharaan manual, baling-baling disetel secara manual.
|
 |
|
2. Desain volute yang matang
Kinerja pneumatik yang andal, efisiensi tinggi, efisiensi multi-variabel 85%.
|
|
|
3. Impeler dengan efisiensi tinggi
- Kurva untuk impeler dipilih secara berulang untuk mensimulasikan kondisi kerja di komputer, dan lebih sesuai dengan aliran gas sebenarnya.
- Terbuat dari paduan aluminium udara atau baja tahan karat, jalur terbuka ditekuk ke belakang (sudut kemiringan terkecil 6 derajat), permukaan dikerjakan dengan mesin halus.
|
|
|
4. Struktur kotak roda gigi step-up dan bantalan dengan keandalan tinggi
- Gear box berstruktur horizontal – split, casing volute dihubungkan ke casing bawah dan dipisahkan dari casing atas, sehingga mempersingkat waktu yang diperlukan untuk membongkar penutup kotak.
-
Poros berkecepatan tinggi mengadopsi teknologi cakram dorong keras, efisiensi tinggi dan kehilangan mekanis rendah yang dikonfirmasi oleh kontak saluran.
- Bantalan elips (dislokasi) diadopsi untuk gigi besar, bantalan miring untuk gigi berkecepatan tinggi.
- Poros blower dan roda gigi terbuat dari baja tempa yang diberi perlakuan panas dan digiling dengan benar. Setiap kecepatan kritis horizontal berada dalam cakupan ±15% dari kecepatan normal, dan kecepatan resonansi torsi berada dalam cakupan±10% dari kecepatan lari, semua bagian yang berputar seimbang secara dinamis.
- Roda gigi step-up adalah tipe heliks Sumbu Paralel dengan roda gigi kecil integral dan poros berputar.
-
Terbuat dari baja paduan tempa pendinginan permukaan dan digiling secara presisi, indeks servis roda gigi setidaknya adalah 1,8.
|
|
|
5. Penggerak gigi presisi tinggi
- Perlengkapan dengan kualitas kualitas lebih baik diadopsi
- Tingkat presisi roda gigi distabilkan pada ISO1328 5~4
- Nilai presisinya bisa mencapai 3.
- Kelas presisi sama dengan standar AGMA atau DIN
|
|
|
6. Koneksi antara impeller dan poros kecepatan tinggi
- Mengadopsi jenis sambungan kunci muka ujung lurus (pin) dan poros segitiga
- Daya terbesar yang mampu ditransfernya mencapai 3.000 kW.
- Nyaman dalam perakitan dan pembongkaran tanpa merusak bagian-bagiannya
|
|
|
7. Segel berkinerja tinggi
- Bahan segel adalah paduan tekstur lembut. (segel spiral diadopsi)
- Fungsi yang andal, umur panjang
- Tidak ada masalah kebocoran
- Biaya rendah diperlukan untuk pemeliharaan, nyaman dalam penggantian
- Konsumsi energi diturunkan tanpa gesekan
|
Hasil operasi
·Kinerja aerodinamis yang baik: impeler aliran campuran semi-terbuka terner diadopsi agar tidak mudah menimbulkan pusaran dan kehilangan aliran udara kecil.
·Disesuaikan dengan baling-baling pemandu saluran masuk, kurva efisiensi unit datar, dan bahkan dalam kondisi pengoperasian yang tidak dirancang, efek penghematan energi yang baik dapat dicapai.
·Struktur kompak, luas lantai kecil, pengoperasian mudah.
·Impeler terbuat dari paduan aluminium penerbangan berkekuatan tinggi, dikerjakan oleh pusat permesinan hubungan lima koordinat yang diimpor dengan kesalahan kurva kecil. Ini memiliki kinerja pneumatik yang andal dan efisiensi tinggi, sekaligus dapat menghemat daya 15% -25% dibandingkan dengan sebagian besar Roots blower.
·Impeler dan roda gigi percepatan merupakan struktur integral, yang sangat mengurangi kerugian mekanis.
·Gigi percepatan tipe heliks diadopsi untuk stabilitas yang baik, getaran rendah, kebisingan rendah, dan masa pakai yang lama saat berlari dengan kecepatan tinggi.
· Bantalan bantalan miring khusus: melalui bantalan miring khusus, produk memiliki stabilitas tinggi saat berjalan dalam kecepatan tinggi.
· Kontrol otomatis tingkat tinggi, keandalan yang baik.
Gambar perakitan paket blower
Pasokan standar ruang lingkup
1. Badan utama peniup
2. Baling-baling pemandu saluran masuk
3. Peredam saluran masuk
4. Sambungan fleksibel baja tahan karat
5. Kotak persneling berkecepatan tinggi
7. Katup pelepasan
8. Periksa katup
9. Bingkai dasar
10. Sistem pelumas
11. Kotak kontrol PLC
12.motorik
