Tempat asal: | CINA |
Nama merek: | BK |
Sertifikasi: | ISO9001/ISO14001/CE |
Nomor model: | BK9030 |
Kuantitas min Order: | 1 set |
---|---|
Harga: | Negotiation |
Kemasan rincian: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
Waktu pengiriman: | 5 hingga 20 hari kerja, tergantung pada jumlah pesanan dan spesifikasi |
Syarat-syarat pembayaran: | L/C, T/T |
Menyediakan kemampuan: | 50 Set Per Bulan |
Jenis: | Pemindahan Positif, Jenis Akar, pengangkutan udara | Kapasitas udara: | 43,44-122,58m3/mnt |
---|---|---|---|
Tekanan diferensial pelepasan: | 10-60KPA | Tenaga motor: | 22-160KW |
Lubang pembuangan: | DN300 (12”) | Jenis pendingin: | udara |
Aplikasi:: | Aerasi, pencucian balik, pengangkutan pneumatik, diterapkan untuk pengolahan air, semen, pembersihan | Bahan utama: | Besi cor |
Cahaya Tinggi: | blower gaya akar pendingin udara,blower tipe akar semen,blower tipe akar bertekanan tinggi |

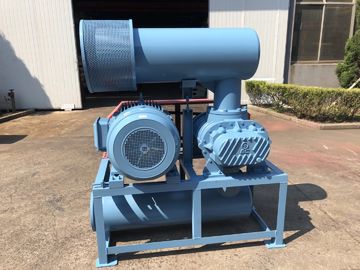

Air Cooling Three Lobe Roots Blower, 22-160KW, blower udara berkapasitas lebih tinggi
Blower akar tiga bilah BK9030 banyak digunakan untuk sistem pengangkutan pneumatik, di berbagai jenis industri seperti porselen, bahan bangunan, pembuatan kertas, peleburan, listrik, minyak bumi, kimia, tekstil, akuakultur, pengolahan limbah, makanan, dll.
Itu dapat cocok dengan jenis peredam vertikal atau horizontal, atau cocok dengan insulator kebisingan untuk mencapai hasil terbaik dalam menurunkan kebisingan.
Spesifikasi:
Model |
BK9030 |
Kapasitas udara |
43,44-122,58m3/ mnt |
Tekanan diferensial pelepasan |
10-60KPA |
Kecepatan putar |
700-1500rpm |
Jenis motor |
22KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ, motor frekuensi juga tersedia |
Merek motor |
Standar: motor Siemens Beide atau Wannan Motor Siemens dan ABB untuk pilihan Anda |
Jenis instalasi |
Standar: tipe horizontal. Jenis vertikal tersedia untuk pilihan Anda |
Warna | Disesuaikan, standar RAL6011 |
NW dari blower tanpa motor |
1550 kg |
Ukuran kemasan Kira-kira. |
2.62*1.78*2.5m (panjang * lebar * tinggi) |
Fitur:
1. Dengan peredam inlet dan outlet dilengkapi, kebisingan blower rendah.
2. Kurva rotor yang dioptimalkan diadopsi untuk meningkatkan efisiensi blower.
3. Keluarkan udara bersih dan bebas minyak.
4. Teknologi CAD/CAM: Rotor impeler, casing, pelat akhir, dan komponen utama lainnya dibuat oleh
pemrosesan digital.
5. Penampilan bagus: Mesin memiliki desain yang dioptimalkan, bentuk yang menyenangkan, dan struktur yang kompak.
Lembar parameter
Model | Pelabuhan Dia (MM) |
Kecepatan | Kapasitas saluran masuk (m3/mnt) dan daya poros (KW) | |||||||
0,1kgf/cm2 | 0,2kgf/cm2 | 0,3 kgf/cm2 | 0,4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | |||||||
rpm | m3/mnt | KW | m3/mnt | KW | m3/mnt | KW | m3/mnt | KW | ||
BK9030 | 300(12") | 700 | 53.08 | 17.01 | 49.78 | 27.48 | 47.35 | 37.12 | 45.26 | 42.77 |
850 | 66.11 | 20.66 | 62.81 | 33.37 | 60.38 | 45.07 | 58.30 | 51.93 | ||
1000 | 79.15 | 24.30 | 75.84 | 39.25 | 73.41 | 53.03 | 71.33 | 61.10 | ||
1150 | 92.18 | 27.95 | 88.88 | 45.14 | 86.44 | 60,98 | 84.36 | 70.26 | ||
1250 | 100,87 | 30.38 | 97.56 | 49.07 | 95.13 | 66.29 | 93.05 | 76.37 | ||
1400 | 113.90 | 34.02 | 110.60 | 54.96 | 108.16 | 74.24 | 106.08 | 85.53 | ||
1500 | 122.58 | 36.45 | 119.28 | 58.88 | 116.85 | 79,54 | 114.77 | 91.64 |
Model | Pelabuhan Dia (MM) |
Kecepatan | Kapasitas saluran masuk (m3/mnt) dan daya poros (KW) | |||||||
0,5kgf/cm2 | 0,6kgf/cm2 | 0,7kgf/cm2 | 0,8 kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | |||||||
rpm | m3/mnt | KW | m3/mnt | KW | m3/mnt | KW | m3/mnt | KW | ||
BK9030 | 300(12") | 700 | 43.44 | 53.05 | ||||||
850 | 56.47 | 64.42 | ||||||||
1000 | 69,50 | 75.79 | 67.85 | 90.49 | ||||||
1150 | 82.53 | 87.16 | 80.88 | 104.06 | ||||||
1250 | 91.22 | 94.74 | 89,57 | 113.11 | ||||||
1400 | 104.25 | 106.11 | 102.60 | 126.68 | ||||||
1500 | 112.94 | 113.69 | 111.29 | 135.73 |
Struktur badan utama blower
Tidak. |
Bagian nama |
Jumlah |
|
Tidak. |
Bagian nama |
Jumlah |
|
Tidak. |
Bagian nama |
Jumlah |
1 |
Pijakan |
2 |
|
9 |
Penutup ujung kiri |
1 |
|
17 |
Tangki minyak |
1 |
2 |
Baut segi enam |
4 |
|
10 |
Pin bulat |
4 |
|
18 |
Gigi |
2 |
3 |
Segel debu |
1 |
|
11 |
Selubung |
1 |
|
19 |
Kunci |
2 |
4 |
Mendorong impeler |
1 |
|
12 |
Segel minyak |
4 |
|
20 |
Lengan aksial |
2 |
5 |
Bantalan |
2 |
|
13 |
Penutup ujung kanan |
1 |
|
21 |
Bantalan |
2 |
6 |
Impeler yang digerakkan |
2 |
|
14 |
Baut |
16 |
|
22 |
Plat bantalan |
2 |
7 |
Cangkir debu |
1 |
|
15 |
Istirahat |
1 |
|
23 |
Bantalan yang bisa disesuaikan |
beberapa |
8 |
Puting gemuk |
2 |
|
16 |
Baut |
8 |
|
24 |
Kacang magnet |
1 |
Gambar perakitan paket blower
Pasokan ruang lingkup standar
1. peniup poros telanjang
2. katup pelepas tekanan
3. katup periksa wafer (tipe ramping)
4. peredam saluran masuk (dengan filter udara)
5. outlet peredam
6. basis publik (dengan penutup sabuk)
7. sambungan karet fleksibel dan bantalan kejut
8. katrol motor
9. pengukur tekanan Y-60
10. V-belt
11. baut dan mur serta bagian sambungan lainnya
12. motor listrik
