Tempat asal: | CINA |
Nama merek: | BC |
Sertifikasi: | ISO9001/ISO14001 |
Nomor model: | BC9020 |
Kuantitas min Order: | 1 set |
---|---|
Harga: | USD 7500-9960 / SET |
Kemasan rincian: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
Waktu pengiriman: | 5 hingga 20 hari kerja, tergantung pada jumlah pesanan dan spesifikasi |
Syarat-syarat pembayaran: | L/C, T/T |
Menyediakan kemampuan: | 50 Set Per Bulan |
Jenis: | Pemindahan Positif, Jenis Akar, pengangkutan udara | Kapasitas udara: | 26,99-81,37m3/mnt |
---|---|---|---|
Tekanan diferensial pelepasan: | 10-80KPA | Tenaga motor: | 15-90KW |
Lubang pembuangan: | DN250 (10”) | Jenis pendingin: | udara |
Aplikasi:: | Aerasi, pencucian balik, pengangkutan pneumatik, diterapkan untuk pengolahan air, semen, pembersihan | Bahan utama: | Besi cor |
Cahaya Tinggi: | dn250 akar rotary lobe blower,80kpa akar rotary lobe blower,pendingin udara akar rotary lobe blower |

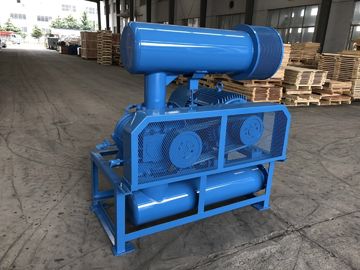

DN250 Three Lobe Roots Blower, 15-132KW, 80KPA rotary blower pendingin udara
Blower BC telah meningkatkan efisiensi adiabatik penuh serta efisiensi volumetrik dan memberikan udara yang luar biasa
karakteristik kapasitas vs.tekanan.
Model |
BC9020 |
Kapasitas udara |
26,99-81,37m3/ mnt |
Tekanan diferensial pelepasan |
10-80KPA |
Kecepatan putar |
700-1500rpm |
Jenis motor |
15KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ, motor frekuensi juga tersedia |
Merek motor |
Standar: motor Siemens Beide atau Wannan Motor Siemens dan ABB untuk pilihan Anda |
Jenis instalasi |
Standar: tipe horizontal. Jenis vertikal tersedia untuk pilihan Anda |
Warna | Disesuaikan, standar RAL6011 |
NW dari blower tanpa motor |
1310 kg |
Ukuran kemasan Kira-kira. |
2.62*1.78*2.45m (panjang * lebar * tinggi) |
Fitur:
1.BC blower tiga lobus tidak memerlukan pendingin air dalam tekanan naik 80kpa.
2. Roda gigi heliks diadopsi untuk pengangkutan yang jauh lebih stabil.
3. Dengan mengadopsi profil khusus rotor, jarak antara rotor dapat dipertahankan konstan,
yang membuat efisiensi lebih tinggi.
4. Ketepatan rotor sepenuhnya dikendalikan oleh produksi massal pada mesin NC yang presisi. Selain itu,
rotor hampir bebas dari getaran karena diseimbangkan secara dinamis pada tahap fabrikasi
sudah.
5. Roda gigi waktu heliks diadopsi tidak hanya untuk memperpanjang masa pakai tetapi juga untuk membuat kebisingan lebih rendah.
Lembar parameter
Model | Pelabuhan Dia (MM) |
Kecepatan | Kapasitas saluran masuk (m3/mnt) dan daya poros (KW) | |||||||
0,1kgf/cm2 | 0,2kgf/cm2 | 0,3 kgf/cm2 | 0,4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | |||||||
rpm | m3/mnt | KW | m3/mnt | KW | m3/mnt | KW | m3/mnt | KW | ||
BC9020 | 250(10") | 700 | 35.04 | 12.11 | 32.72 | 18.99 | 30.93 | 25.36 | 29.48 | 29.05 |
850 | 43.73 | 14.71 | 41.41 | 23.06 | 39.61 | 30.80 | 38.17 | 35.28 | ||
1000 | 52.41 | 17.30 | 50.10 | 27.12 | 48.30 | 36.23 | 46.85 | 41.50 | ||
1150 | 61.10 | 19.90 | 58.78 | 31.19 | 56.99 | 41.67 | 55.54 | 47.73 | ||
1250 | 66.89 | 21.63 | 64.58 | 33.90 | 62.78 | 45.29 | 61.33 | 51.88 | ||
1400 | 75.58 | 24.22 | 73.26 | 37.97 | 71.47 | 50.73 | 70.02 | 58.10 | ||
1500 | 81.37 | 25.95 | 79.05 | 40.69 | 77.26 | 54.35 | 75.81 | 62.25 |
Model | Pelabuhan Dia (MM) |
Kecepatan | Kapasitas saluran masuk (m3/mnt) dan daya poros (KW) | |||||||
0,5kgf/cm2 | 0,6kgf/cm2 | 0,7kgf/cm2 | 0,8 kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | |||||||
rpm | m3/mnt | KW | m3/mnt | KW | m3/mnt | KW | m3/mnt | KW | ||
BC9020 | 250(10") | 700 | 28.15 | 35.91 | 26.99 | 42.76 | ||||
850 | 36.83 | 43.60 | 35.68 | 51.93 | ||||||
1000 | 45.52 | 51.30 | 44.36 | 61.09 | 43.26 | 70.89 | 42.28 | 80.68 | ||
1150 | 54.21 | 58,99 | 53.05 | 70.26 | 51.95 | 81.52 | 50,97 | 92.79 | ||
1250 | 60.00 | 64.12 | 58.84 | 76.37 | 57.74 | 88.61 | 56.76 | 100.86 | ||
1400 | 68.69 | 71.81 | 67.53 | 85.53 | 66.43 | 99.24 | 65.44 | 112.96 | ||
1500 | 74.48 | 76.94 | 73.32 | 91.64 | 72.22 | 106.33 | 71.24 | 121.03 |
Struktur badan utama blower
Tidak. |
Bagian nama |
Jumlah |
|
Tidak. |
Bagian nama |
Jumlah |
|
Tidak. |
Bagian nama |
Jumlah |
1 |
Pijakan |
2 |
|
9 |
Penutup ujung kiri |
1 |
|
17 |
Tangki minyak |
1 |
2 |
Baut segi enam |
4 |
|
10 |
Pin bulat |
4 |
|
18 |
Gigi |
2 |
3 |
Segel anti debu |
1 |
|
11 |
Selubung |
1 |
|
19 |
Kunci |
2 |
4 |
Mendorong impeler |
1 |
|
12 |
Segel minyak |
4 |
|
20 |
Lengan aksial |
2 |
5 |
Bantalan |
2 |
|
13 |
Penutup ujung kanan |
1 |
|
21 |
Bantalan |
2 |
6 |
Impeler yang digerakkan |
2 |
|
14 |
Baut |
16 |
|
22 |
Plat bantalan |
2 |
7 |
Cangkir debu |
1 |
|
15 |
Istirahat |
1 |
|
23 |
Bantalan yang bisa disesuaikan |
beberapa |
8 |
Puting gemuk |
2 |
|
16 |
Baut |
8 |
|
24 |
Kacang magnet |
1 |
Gambar perakitan paket blower
Pasokan ruang lingkup standar
1. peniup poros telanjang
2. katup pelepas tekanan
3. katup periksa wafer (tipe ramping)
4. peredam saluran masuk (dengan filter udara)
5. outlet peredam
6. basis publik (dengan penutup sabuk)
7. sambungan karet fleksibel dan bantalan kejut
8. katrol motor
9. pengukur tekanan
10. V-belt
11. baut dan mur serta bagian sambungan lainnya
12. motor listrik
