Tempat asal: | CINA |
Nama merek: | BK |
Sertifikasi: | ISO9001/ISO14001/CE |
Nomor model: | BK5009 |
Kuantitas min Order: | 1 set |
---|---|
Harga: | Negotiation |
Kemasan rincian: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
Waktu pengiriman: | 5 hingga 20 hari kerja, tergantung pada jumlah pesanan dan spesifikasi |
Syarat-syarat pembayaran: | L/C, T/T |
Menyediakan kemampuan: | 100 set per bulan |
Kapasitas udara: | 5,68-18,41m3/mnt | Tekanan diferensial pelepasan: | 10-50KPA |
---|---|---|---|
Tenaga motor: | 4-22KW | Lubang pembuangan: | DN100 (4”) |
Jenis pendingin: | udara | Aplikasi:: | Aerasi, pencucian balik, pengangkutan pneumatik, diterapkan untuk pengolahan air, semen, pembersihan |
Segel minyak: | Merk SKF | Bantalan: | NSK, SKF untuk opsi |
Cahaya Tinggi: | rotary blower akar tekanan tinggi,50 kpa blower akar tekanan tinggi,50 kpa tri lobe root blower |

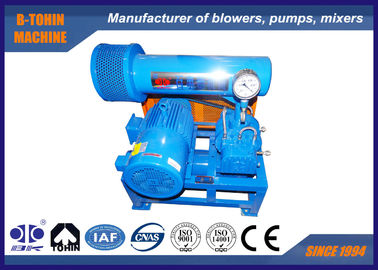

10m3/mnt Three Lobe Roots Blower, Rotary Blower, 10KPA - 50KPA, aerator andal
Tentang BK
BK Roots Blower adalah sejenis produk yang dirancang dan diproduksi sesuai dengan standar nasional.
Blower jenis ini banyak digunakan dalam pengolahan air limbah dan industri pengangkutan pneumatik.
Spesifikasi:
Model |
BK5009 |
Kapasitas udara |
5,68-18,41m3/ mnt |
Tekanan diferensial pelepasan |
10-50KPA |
Kecepatan putar |
850-2000rpm |
Jenis motor |
4KW-22KW 380/400/415/440V, 3FASE, 50/60HZ |
Merek motor |
Standar: motor Siemens Beide atau Wannan Motor Siemens dan ABB untuk pilihan Anda |
Jenis instalasi |
Standar: tipe horizontal. Jenis vertikal tersedia untuk pilihan Anda |
NW blower tanpa motor |
239 kg |
Ukuran kemasan Kira-kira. |
1,5 * 1,05 * 1,75m (panjang * lebar * tinggi) |
Fitur:
1. Roda gigi pengatur waktu tipe heliks untuk pengoperasian yang lancar
2. Ringkas, fleksibilitas dalam pemasangan memberikan lebih banyak pilihan kepada pengguna.
3. Struktur impeller dan poros integral untuk mencegah kekurangan struktur split
4. Mengadopsi segel minyak impor yang terbuat dari karet fluoro dengan ketahanan aus yang sempurna dan ketahanan suhu tinggi.
5. Getaran rendah dan konsumsi energi kecil.
Lembar parameter
Model | Pelabuhan Dia (MM) |
Kecepatan | Kapasitas saluran masuk (m3/mnt) dan daya poros (KW) | |||||||||
0,1kgf/cm22 | 0,2kgf/cm22 | 0,3kgf/cm22 | 0,4kgf/cm22 | 0,5kgf/cm22 | ||||||||
1000mmH2HAI | 2000mmH2HAI | 3000mmH2HAI | 4000mmH2HAI | 5000mmH2HAI | ||||||||
0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | 0,05Mpa | ||||||||
rpm | m3/ mnt | KW | m3/ mnt | KW | m3/ mnt | KW | m3/ mnt | KW | m3/ mnt | KW | ||
BK5009 | 100(4") | 850 | 7.05 | 2.12 | 6.48 | 3.60 | 6.05 | 5.43 | 5.68 | 6.29 | ||
1000 | 8.53 | 2.49 | 7.97 | 4.23 | 7.53 | 6.39 | 7.17 | 7.40 | 6.85 | 9.14 | ||
1150 | 10.01 | 2.87 | 9.45 | 4.86 | 9.01 | 7.35 | 8.65 | 8.51 | 8.33 | 10.51 | ||
1250 | 11.00 | 3.12 | 10.44 | 5.29 | 10.00 | 7.99 | 9.64 | 9.25 | 9.32 | 11.43 | ||
1350 | 11.99 | 3.37 | 11.43 | 5.71 | 10.99 | 8.63 | 10.62 | 9.99 | 10.31 | 12.34 | ||
1500 | 13.47 | 3.74 | 12.91 | 6.35 | 12.47 | 9.59 | 12.11 | 11.10 | 11.79 | 13.71 | ||
1600 | 14.46 | 3.99 | 13.90 | 6.77 | 13.46 | 10.23 | 13.10 | 11.84 | 12.78 | 14.63 | ||
1750 | 15.94 | 4.37 | 15.38 | 7.40 | 14.94 | 11.18 | 14.58 | 12.95 | 14.26 | 16.00 | ||
1850 | 16.93 | 4.62 | 16.37 | 7.83 | 15.93 | 11.82 | 15.57 | 13.69 | 15.25 | 16.91 | ||
2000 | 18.41 | 4.99 | 17.85 | 8.46 | 17.41 | 12.78 | 17.05 | 14.80 | 16.73 | 18.28 |
Struktur badan utama blower
Tidak. |
Bagian nama |
Jumlah |
|
Tidak. |
Bagian nama |
Jumlah |
|
Tidak. |
Bagian nama |
Jumlah |
1 |
Pijakan |
2 |
|
9 |
Penutup ujung kiri |
1 |
|
17 |
Tangki minyak |
1 |
2 |
Baut segi enam |
4 |
|
10 |
Pin bulat |
4 |
|
18 |
Gigi |
2 |
3 |
Segel anti debu |
1 |
|
11 |
Selubung |
1 |
|
19 |
Kunci |
2 |
4 |
Mendorong impeler |
1 |
|
12 |
Segel minyak |
4 |
|
20 |
Lengan aksial |
2 |
5 |
Bantalan |
2 |
|
13 |
Penutup ujung kanan |
1 |
|
21 |
Bantalan |
2 |
6 |
Impeler yang digerakkan |
2 |
|
14 |
Baut |
16 |
|
22 |
Plat bantalan |
2 |
7 |
Cangkir debu |
1 |
|
15 |
Istirahat |
1 |
|
23 |
Bantalan yang bisa disesuaikan |
beberapa |
8 |
Puting gemuk |
2 |
|
16 |
Baut |
8 |
|
24 |
Kacang magnet |
1 |
Gambar perakitan paket blower
Pasokan ruang lingkup standar
1. badan utama peniup
2. katup pelepas tekanan
3. katup periksa
4. peredam saluran masuk (dengan filter udara)
5. outlet peredam
6. basis publik (dengan penutup sabuk)
7. sambungan karet fleksibel dan bantalan kejut
8. katrol motor
9. pengukur tekanan
10. V-belt
11. baut dan mur serta bagian sambungan lainnya
12. motor listrik
