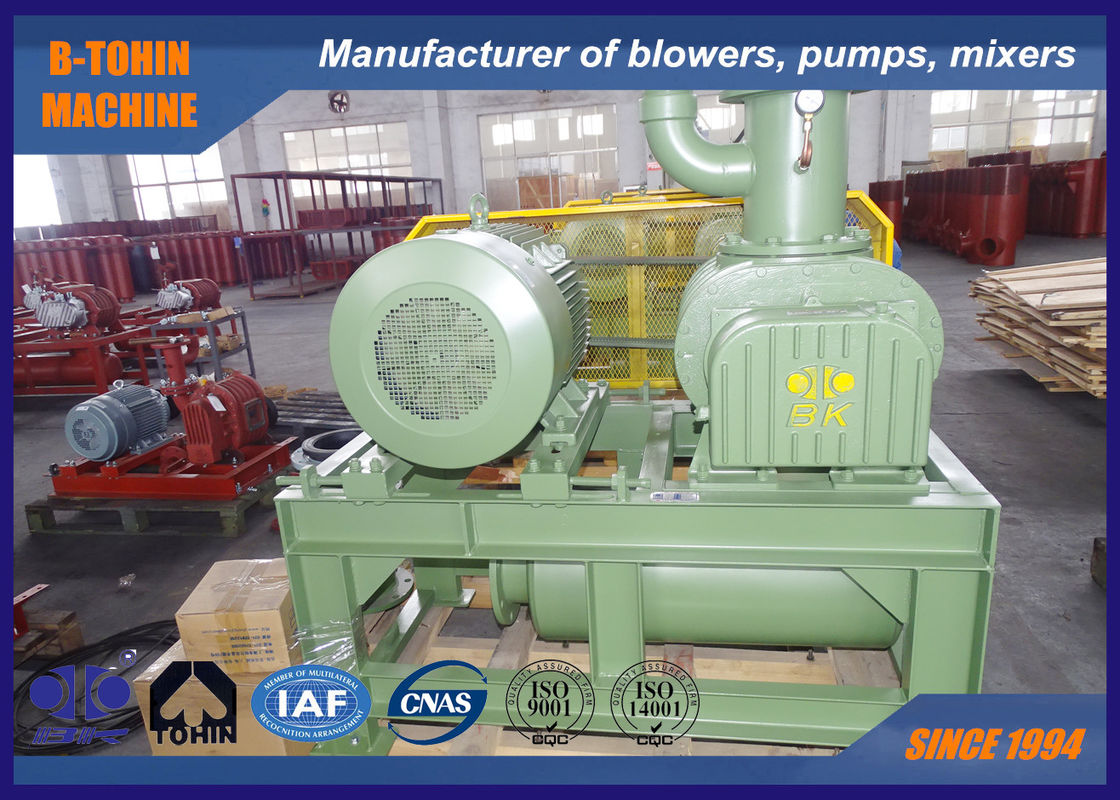

DN200 Roots vacuum pump negative pressure air blower,28.05-49.67m3/min,-50KPA hingga -70KPA, 37-45KW
Tentang Blower Vakum BV200H
Blower vakum BV200H adalah sejenis pompa udara tipe Roots displacement. Ia dapat mencapai pompa vakum -70KPA. Ia banyak digunakan untuk pengangkutan udara vakum dan memiliki kinerja yang stabil dan efisiensi volumetrik yang sangat baik.
Spesifikasi
|
Model
|
BV200H
|
|
Kapasitas udara
|
28.05-49.67m3/menit
|
|
Tekanan diferensial pelepasan
|
-50 ~ -70KPA
|
|
Kecepatan putar
|
1150-1850rpm
|
|
Tipe motor
|
22-30/37-45/55/75-90KW
380/400/415/440V, 3PHASES, 50/60HZ
|
|
Merek motor
|
Standar: Motor Siemens Beide atau Wannan
Motor Siemens dan ABB untuk pilihan Anda
|
|
Tipe instalasi
|
Standar: tipe vertikal
|
|
Berat bersih blower tanpa motor
|
728kg
|
Lembar parameter
| Model |
Kecepatan |
Kapasitas masuk (m3/menit) dan daya poros (KW) |
| -0.5kgf/cm² |
-0.55kgf/cm² |
-0.6kgf/cm² |
-0.65kgf/cm² |
-0.7kgf/cm² |
| -5000mmH2O |
-5500mmH2O |
-6000mmH2O |
-6500mmH2O |
-7000mmH2O |
| -0.05Mpa |
-0.055Mpa |
-0.06Mpa |
-0.065Mpa |
-0.07Mpa |
| rpm |
m3/menit |
KW |
m3/menit |
KW |
m3/menit |
KW |
m3/menit |
KW |
m3/menit |
KW |
| BV200H |
1150 |
28.42 |
35.48 |
28.05 |
37.53 |
|
|
|
|
|
|
| Port Dia: DN200(8") |
1250 |
31.46 |
38.56 |
31.08 |
40.79 |
30.71 |
43.03 |
|
|
|
|
| 1320 |
33.58 |
39.64 |
33.2 |
42.54 |
32.82 |
45.44 |
32.22 |
47.79 |
|
|
| 1380 |
35.4 |
42.57 |
35.02 |
45.04 |
34.64 |
47.5 |
34.01 |
49.97 |
|
|
| 1480 |
38.44 |
45.66 |
38.05 |
48.3 |
37.66 |
50.94 |
37.01 |
53.59 |
36.35 |
56.23 |
| 1650 |
43.3 |
50.59 |
42.9 |
53.52 |
42.50 |
56.45 |
41.79 |
59.38 |
41.06 |
62.31 |
| 1850 |
49.67 |
57.07 |
49.26 |
60.37 |
48.85 |
63.68 |
48.08 |
66.99 |
47.31 |
70.29 |
Gambar perakitan paket blower
Ukuran dimensi
| BV-H Lembar Dimensi Garis Besar |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Satuan:mm |
Tipe |
Port Dia |
Daya motor(kw) |
A |
B |
B1 |
C |
D |
E |
F |
G |
J |
K |
M |
N |
0 |
P |
W |
Q |
T |
U |
n-M16×h |
Berat
(kg) |
| BV200H |
(8") |
22～30 |
1140 |
900 |
450 |
120 |
132 |
1000 |
350 |
190 |
188 |
288 |
503 |
333 |
640 |
696 |
363 |
28 |
2157 |
617 |
6-M16×400 |
728 |
| 37～45 |
1200 |
1000 |
500 |
100 |
| 55 |
1250 |
125 |
| 75～90 |
1300 |
150 |
433 |
740 |
796 |
28 |
2157 |
617 |
| Aksesori standar meliputi: saluran masuk, peredam suara keluar, pengukur tekanan negatif, alas, penutup sabuk, katup pelepas vakum, sabuk segitiga. |
|
| Berat di atas hanya untuk aksesori standar, tidak termasuk motor. |
|
Pasokan standar lingkup
1. badan utama blower
2. katup pengaman vakum
3. peredam suara masuk
4. peredam suara keluar
5. alas umum (dengan penutup sabuk)
6. sambungan fleksibel karet dan bantalan kejut
7. puli blower
8. pengukur tekanan
9. sabuk
10. baut dan mur dan bagian sambungan lainnya
11. motor
