Tempat asal: | Cina |
Nama merek: | BC |
Sertifikasi: | ISO9001/ISO14001 |
Nomor model: | BC9020 |
Kuantitas min Order: | 1 Set |
---|---|
Harga: | USD 7500-9960 / SET |
Kemasan rincian: | Ekspor kasus kayu standar |
Waktu pengiriman: | 5 hingga 20 hari kerja, tergantung pada jumlah pesanan dan spesifikasi |
Syarat-syarat pembayaran: | L/C, T/T |
Menyediakan kemampuan: | 50 set per bulan |
Tipe: | Perpindahan Positif, Jenis Akar, pengangkutan udara | Kapasitas Udara: | 26,99-81,37m3 / mnt |
---|---|---|---|
Tekanan diferensial pelepasan: | 10-80KPA | Tenaga motor: | 15-90KW |
Debit membosankan: | DN250 (10 ") | Jenis pendingin: | udara |
Aplikasi:: | Aerasi, pencucian balik, pengangkutan pneumatik, diterapkan untuk pengolahan air, semen, pembersihan | Bahan Utama: | Besi cor |
Cahaya Tinggi: | blower gaya akar tekanan tinggi,blower gaya akar 3 lobus,blower akar 3 lobus tekanan tinggi |

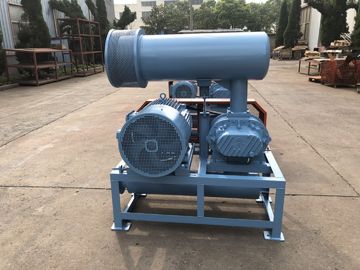

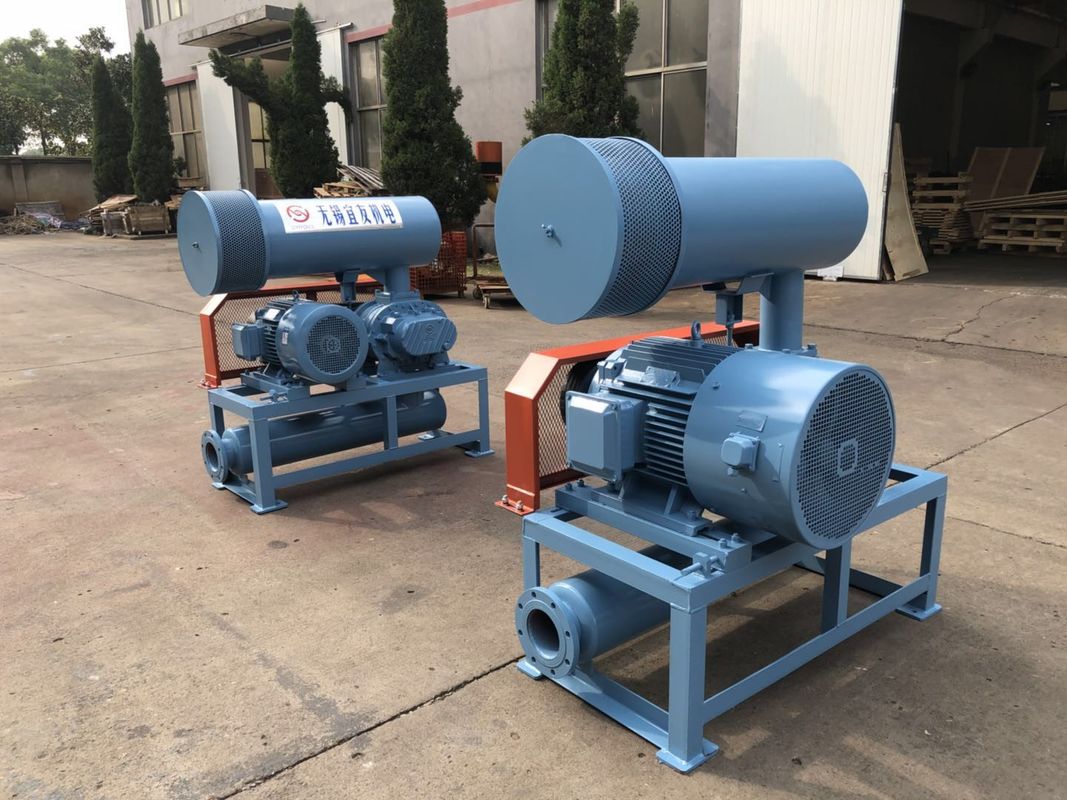

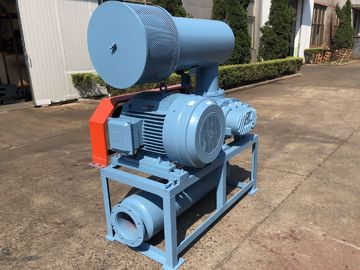

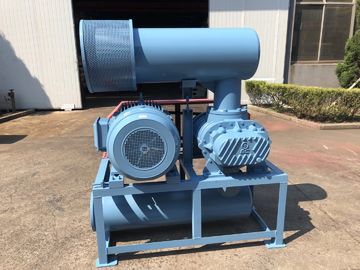

DN250 Three Lobe Roots Blower, 15-132KW, blower putar pendingin udara 80KPA
Blower BC telah meningkatkan efisiensi adiabatik penuh serta efisiensi volumetrik dan menyediakan udara yang luar biasa
karakteristik kapasitas vs.tekanan.
Model |
BC9020 |
Kapasitas udara |
26.99-81.37m3/ menit |
Debit tekanan diferensial |
10-80KPA |
Kecepatan putar |
700-1500rpm |
Jenis motor |
15KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ, motor frekuensi juga tersedia |
merek motor |
Standar: Siemens Beide atau motor Wannan Siemens dan motor ABB untuk pilihan Anda |
Jenis instalasi |
Standar: tipe horizontal. Jenis vertikal tersedia untuk pilihan Anda |
Warna | Disesuaikan, standar RAL6011 |
NW dari blower tanpa motor |
1310 kg |
Ukuran kemasan Kira-kira. |
2.62*1.78*2.45m (panjang*lebar*tinggi) |
Fitur:
1.BC tiga lobus blower tidak perlu air pendingin dalam 80kpa naik tekanan.
2. Roda gigi heliks diadopsi untuk pengangkutan yang jauh lebih stabil.
3. Dengan mengadopsi profil khusus rotor, jarak bebas antara rotor dapat dipertahankan konstan,
yang membuat efisiensi lebih tinggi.
4. Ketepatan rotor sepenuhnya dikendalikan oleh produksi massal pada mesin NC yang presisi. Selain itu,
rotor hampir bebas dari getaran karena mereka seimbang secara dinamis dalam tahap fabrikasi
sudah.
5. Roda gigi pengatur waktu heliks diadopsi tidak hanya untuk memperpanjang masa pakai tetapi juga untuk membuat kebisingan lebih rendah.
lembar parameter
Model | Pelabuhan Dia (MM) |
Kecepatan | Kapasitas inlet (m3/min) dan daya poros (KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | |||||||
rpm | m3/mnt | KW | m3/mnt | KW | m3/mnt | KW | m3/mnt | KW | ||
BC9020 | 250(10") | 700 | 35.04 | 12.11 | 32.72 | 18.99 | 30.93 | 25.36 | 29.48 | 29.05 |
850 | 43,73 | 14.71 | 41.41 | 23.06 | 39.61 | 30.80 | 38.17 | 35.28 | ||
1000 | 52.41 | 17.30 | 50.10 | 27.12 | 48.30 | 36.23 | 46.85 | 41.50 | ||
1150 | 61.10 | 19.90 | 58.78 | 31.19 | 56,99 | 41.67 | 55.54 | 47.73 | ||
1250 | 66.89 | 21.63 | 64.58 | 33.90 | 62.78 | 45.29 | 61.33 | 51.88 | ||
1400 | 75.58 | 24.22 | 73.26 | 37.97 | 71,47 | 50.73 | 70.02 | 58.10 | ||
1500 | 81,37 | 25,95 | 79,05 | 40.69 | 77.26 | 54.35 | 75.81 | 62.25 |
Model | Pelabuhan Dia (MM) |
Kecepatan | Kapasitas inlet (m3/min) dan daya poros (KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0,7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | |||||||
rpm | m3/mnt | KW | m3/mnt | KW | m3/mnt | KW | m3/mnt | KW | ||
BC9020 | 250(10") | 700 | 28.15 | 35.91 | 26.99 | 42,76 | ||||
850 | 36.83 | 43.60 | 35.68 | 51.93 | ||||||
1000 | 45.52 | 51.30 | 44.36 | 61.09 | 43.26 | 70.89 | 42.28 | 80.68 | ||
1150 | 54.21 | 58,99 | 53.05 | 70.26 | 51.95 | 81,52 | 50,97 | 92,79 | ||
1250 | 60.00 | 64.12 | 58.84 | 76.37 | 57.74 | 88.61 | 56,76 | 100,86 | ||
1400 | 68.69 | 71,81 | 67.53 | 85,53 | 66.43 | 99.24 | 65.44 | 112,96 | ||
1500 | 74,48 | 76.94 | 73,32 | 91.64 | 72.22 | 106.33 | 71.24 | 121.03 |
Struktur tubuh utama blower
Tidak. |
Bagian nama |
jumlah |
|
Tidak. |
Bagian nama |
jumlah |
|
Tidak. |
Bagian nama |
jumlah |
1 |
Pijakan |
2 |
|
9 |
Penutup ujung kiri |
1 |
|
17 |
Tangki minyak |
1 |
2 |
Baut segi enam |
4 |
|
10 |
Pin bulat |
4 |
|
18 |
Gigi |
2 |
3 |
Segel antidebu |
1 |
|
11 |
Selubung |
1 |
|
19 |
Kunci |
2 |
4 |
Drive impeler |
1 |
|
12 |
Segel minyak |
4 |
|
20 |
Lengan aksial |
2 |
5 |
bantalan |
2 |
|
13 |
Penutup ujung kanan |
1 |
|
21 |
bantalan |
2 |
6 |
Impeler yang digerakkan |
2 |
|
14 |
Baut |
16 |
|
22 |
Pelat bantalan |
2 |
7 |
cangkir debu |
1 |
|
15 |
Istirahat |
1 |
|
23 |
Bantalan yang dapat disesuaikan |
beberapa |
8 |
Puting gemuk |
2 |
|
16 |
Baut |
8 |
|
24 |
mur magnetik |
1 |
Merakit gambar paket blower
Pasokan standar ruang lingkup
1. peniup poros telanjang
2. katup pelepas tekanan
3. katup periksa wafer (tipe ramping)
4. peredam saluran masuk (dengan filter udara)
5. peredam outlet
6. pangkalan publik (dengan penutup sabuk)
7. sambungan fleksibel karet dan bantalan kejut
8. katrol bermotor
9. pengukur tekanan
10. V-belt
11. baut dan mur dan bagian sambungan lainnya
12. motor listrik
