Tempat asal: | Cina |
Nama merek: | B-TOHIN |
Sertifikasi: | ISO9001 / ISO14001 |
Nomor model: | BKW9020S |
Kuantitas min Order: | 1 set |
---|---|
Kemasan rincian: | Ekspor kotak kayu |
Waktu pengiriman: | 30 hari kerja |
Syarat-syarat pembayaran: | L / C, T / T |
Menyediakan kemampuan: | Set 30 per bulan |
nama: | Pengembung Akar Tiga Lobo | aliran udara: | 40,72m3/Menit-73,32m3/Menit |
---|---|---|---|
Kemasan: | Kasus kayu | Jenis pendingin: | Air |
RPM peniup: | 1000-1500 | Tegangan: | 380V/400V/415V/440V/Dikustomisasi |
frekuensi: | 50Hz/60Hz | Aplikasi: | Pengolahan air limbah |
Tipe Instalasi:: | Horisontal atau Vertikal | ||
Cahaya Tinggi: | tiga blower lobus putar,blower lobus putar 80kpa,akar tiga lobus blower |

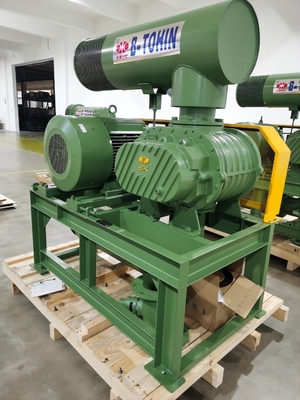

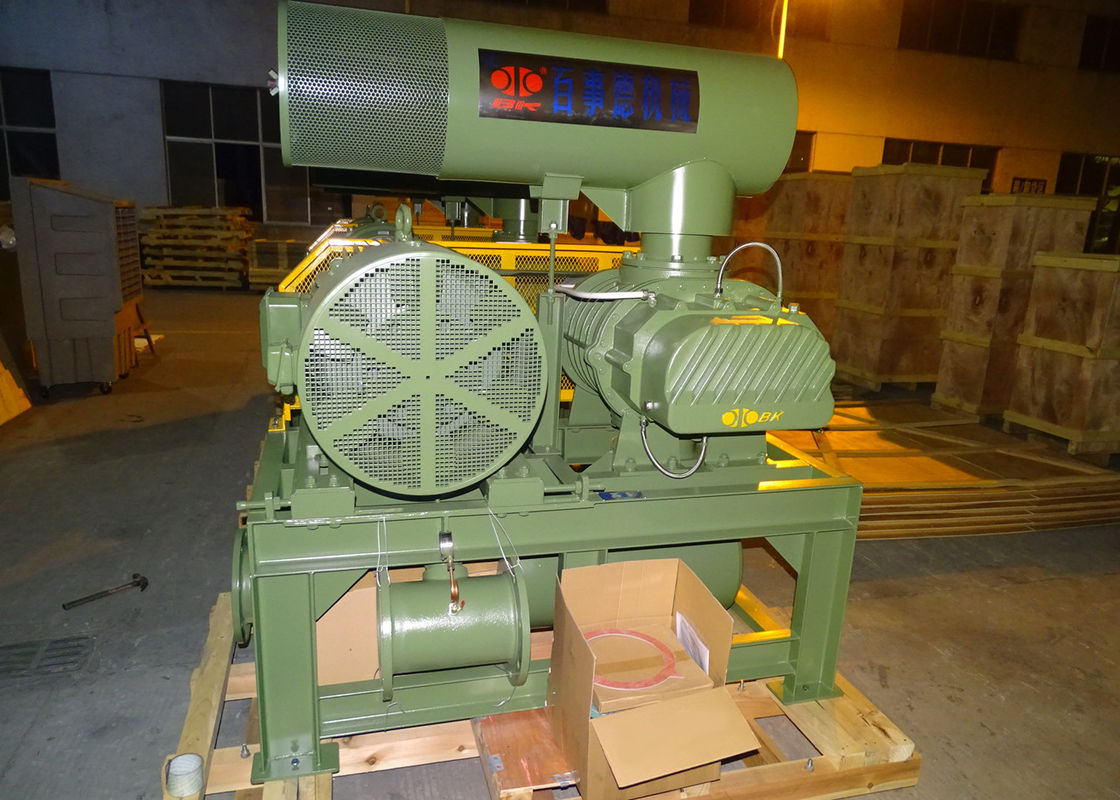

Tentang BKW9020S
BKW9020S Roots Blower mewarisi sebagian besar komponen dari BK9020, ini mengadopsi pendingin air di penutup bantalan, yang dapat mengurangi suhu bantalan saat bekerja dan memperpanjang umur panjang, ukuran lubangnya adalah DN250, yang dapat menghasilkan kapasitas lebih besar yang sesuai untuk pabrik semen dan penggunaan pembangkit listrik .
Spesifikasi:
Lepaskan tekanan diferensial | 60-100KPA |
Kapasitas udara | 40.72m3 / Min-73.32m3 / Min |
Kecepatan putar | 1000rpm-1500rpm |
Jenis motor | 75KW-160KW 380/400/415 / 440V, 3 FASE, 50 / 60HZ |
Merek motor | Standar: Motor Siemens Beide atau Wannan Motor Siemens dan ABB untuk pilihan Anda |
Jenis instalasi | Standar: tipe horizontal. Tipe vertikal tersedia untuk pilihan Anda |
NW blower tanpa motor | 1.310 kg |
Ukuran kemasan Approx. | 2.62 * 1.78 * 2.60m (panjang * lebar * tinggi) |
fitur | 1. Roda gigi jenis heliks untuk kelancaran operasi 2. Kompak, fleksibilitas dalam pemasangan memberi pengguna lebih banyak pilihan. 3. Struktur integral impeller dan poros untuk pengoperasian yang lebih stabil dan lancar 4. Mengadopsi segel minyak impor yang terbuat dari karet fluor dengan ketahanan aus yang tinggi dan tahan suhu tinggi. 5. Kebisingan rendah, getaran rendah dan konsumsi energi. |
Parameter
Model | Port Dia (MM) | Kecepatan | Aliran udara masuk (m3 / menit) dan daya poros (KW) (m3/ menit) | |||||||||||
0.6kgf / cm2 | 0,7kgf / cm2 | 0.8kgf / cm2 | 0,9kgf / cm2 | 1.0kgf / cm2 | Pendinginan air |
|||||||||
6000mmH2HAI | 7000mmH2HAI | 8000mmH2HAI | 9000mmH2HAI | 10000mmH2HAI | ||||||||||
0,06Mpa | 0,07Mpa | 0,08Mpa | 0,09Mpa | 0.1Mpa | ||||||||||
rpm | m3/ menit | KW | m3/ menit | KW | m3/ menit | KW | m3/ menit | KW | m3/ menit | KW | L / menit | |||
BKW9020S | 200 (8 ") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
14.00 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99,69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75,60 | 135.36 |
Deskripsi bagian blower:
Selubung | Terbuat dari Besi Cor HT200 Struktur ENDLESS diadopsi untuk meningkatkan efisiensi, satu kali dikerjakan oleh pusat CNC dengan presisi tinggi |
Rotor (Poros dan impeler) | Terbuat dari Besi Cor QT500 Impeler dan poros dilemparkan sebagai bagian integral. Mengadopsi planer NC untuk pemesinan untuk mencapai presisi tinggi |
Bantalan ujung gigi | Terbuat dari GCr15 Merek NSK, bantalan bola kontak sudut dua baris, mampu menopang beban aksial |
Mendorong bantalan ujung | Terbuat dari GCr15 Merek NSK, bantalan rol silinder |
Gigi | Terbuat dari 20CrMnTi Struktur bevel agar berjalan lebih lancar |
Segel minyak | Terbuat dari karet fluoro menanggung suhu tinggi dan memiliki umur yang lebih panjang. |
Prinsip bekerja
Roots blower adalah blower berbentuk kubus, dan mengeluarkan sejumlah udara tetap sebanding dengan kecepatan rotasinya.Setiap rotasi, ada dua lobus untuk menyelesaikan tiga kali menyerap dan membuang udara.Dibandingkan dengan dua lobus blower, pulsa udara lebih sedikit, perubahan beban lebih kecil, kekuatan lebih tinggi, kebisingan dan getaran lebih rendah.
Dua poros paralel masing-masing memiliki tiga lobus, semua lobus menjaga jarak kecil satu sama lain dan menampung di dalam.Setiap rotasi lobus, udara tertentu akan diserap di inlet dan ditransformasikan dari housing di dalam permukaan ke port diacharge blower.
Dua poros akan diputar oleh roda gigi waktu, tidak ada sentuhan di antara lobus, sehingga dapat diputar dengan kecepatan tinggi tanpa ada pelumasan di dalamnya.Ia memiliki karakteristik chaar berikut: konfigurasi sederhana;berjalan dengan lancar; stabilisasi kinerja yang baik.Ini telah banyak diterapkan di berbagai industri.
Air Pendingin:
Diperlukan air bersih tanpa bahan asing.
Suhu air harus kurang dari 40 ℃.
